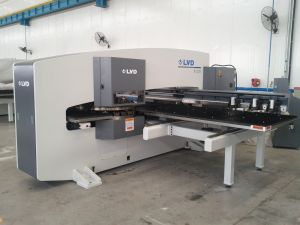

Prensa Punzonadora de Torreta Serie S

Prensa Punzonadora de Torreta Serie S

Basado en la tecnología de prensa punzonadora renovada LVD, las prensas punzonadora de torreta Serie S se destaca con control avanzado, marco robusto y sistema de ram hidráulico probado para alcanzar alta fiabilidad y gran rendimiento.

Las prensas punzonadora de torreta Serie S de 20 toneladas a una inclinación cerrada. La punzonadora con prensa para piezas metálicas gestión de alcance de tamaño de material y grosor, y acomoda un tamaño de pieza de trabajo nominal arriba de 1250×2500 mm, dependiendo del modelo. Gran pieza de trabajo son manejados con reposición de lámina. Las prensas punzonadoras de torreta de sujeción inteligente patentada se destaca por su posición de sujeción exacta determina automáticamente para proporcionar la zona sin punzón posible pequeña.

Las prensas punzonadora de torreta Serie S se destaca con un marco de puente de relieve de estrés de pieza simple y sistema de posición de mesa avanzada para alcanzar la precisión de ± 0.10 mm. con una repetición de ± 0.05 mm sobre la mesa entera. El marco de puente rígido y sistema guía de herramienta precisa de las prensas punzonadoras de torrera asegura punzón y alineamiento de molde para proporcionar una larga vida y piezas de alta calidad consistente.

Las prensas punzonadora de torreta de estilo grueso de 21 estaciones es lograda para alto rendimiento, fiabilidad y fácil de usar. Tres estaciones de auto índice 50.8 mm son estándar. Esas estaciones pueden aceptar arriba de herramientas de diámetro 50.8 mm., como hoy en día con la innovaciones más avanzadas de herramientas, proporcionando una óptima flexibilidad. El cambio de herramienta es simplificado con rápido y fácil acceso para multiples estaciones de torreta desde una gran puerta de carga de herramienta.

Las prensas punzonadora de torreta Serie S utiliza Fanuc OIP CNC proporcionado por estabilidad renovada de Fanuc en control y servo tecnología simplicidad aun ofrecida para entrada de operador de dimensiones críticas. El control permite al operador de la máquina para editar, los programas de entrada o salida durante la operación de la máquina para reducir la configuración y mejorar la productividad.

Ventaja:
1. Las prensas punzonadora de torreta es de alto rendimiento con bajo coste y libre de sonido.
2. Adecuado grandemente para la producción de sets compactos o piezas claves.
3. Equipado con sistema hidráulico avanzado, la punzonadora con prensa para piezas metálicas es capaz de cojinetes de 20-30 toneladas de presión como de un sistema de molde de carga conveniente.
4. Instalada doble con Smartstroke y Smartclamp para mejor punzón y proceso.
5. Las prensas punzonadoras de torreta es armada con prensa punzonadora flexible de 31 estaciones, estación de auto índice 88.9 mm de tres estándar como de brecha de alimentación de 25 mm., el cual puede incrementar la productividad.
6. Auto-índice con más sub moldes y moldes y los tornillos con compatibles.
7. La adopción de Fanuc 180IP CNP en las prensas punzonadora de torreta hace la operación conveniente.
8. Huella guía THK importada y pernos de bola NKS son configurados.

Componentes Claves:
1. La tercera sujeción.
2. Mesa de trabajo con cepillo y unión de bola instalada.
3. Dispositivo de enfriamiento.
4. Molde ABS proporciona auto lubricación.
5. Alimentación automática y sistema de descarga es instalada en la punzonadora con prensa para piezas metálicas.
6. Software de programación fuera de línea CADMAN-P 3D.

Serie S:
1. S1212 con el alcance de procesamiento de 1250×1250 mm (una localización)
2. S1225 con el alcance de procesamiento de 1250×2500 mm(una localización)
3. S1225-30 con el alcance de procesamiento de 1250×1250 mm(una localización)
4. S1525-30 con el alcance de procesamiento de 1500×2500 mm(una localización)

Parámetros

Especificaciones Técnicas S1212 S1225 S1225-30 S1525-30
  200KN 200KN 300KN 300KN
Área de Trabajo Sin Reposición X-Y(MM) 1250-1250 2500-1250 2500-1250 2500-1250
Área de Trabajo Sin Reposición X-Y(MM) 2500×1250 5000×1250 5000×1250 5000×1500
Velocidad Simultanea Cruzada (M/MIN) 104 96 96 96
Peso Máximo de la Pieza de Trabajo (KG) 110 110 110 110
Tipo de Marco Puente Puente Puente Puente
Tiempo de Cambio de la Herramienta (segundos) 0.8 0.8 0.8 0.8
Tasa de Golpe en 25mm Centros (HPM) 360 330 330 330
Tasa de Golpe en Picar  (HPM) 650 650 650 650
Grosor Máximo de la Lámina (MM) 6.4 6.4 6.4 6.4
Capacidad Máxima de Punzón (KN) 200 200 300 300
Números de Estaciones 31/29 31/29 31/29 31/29
Números de Auto-Índice 3 3 3 3
Tamaño de Auto-Índice ∮88.9mm ∮88.9mm ∮88.9mm ∮88.9mm
Número de Sujeción de Láminas Neumática Manual 2 2 2 2
Capacidad de Herramienta de la Rueda Si Si Si Si
Capacidad de Herramienta de Pulsación Si Si Si Si
Capacidad de Múlti Herramientas Indexable Si Si Si Si
Ccntrolador FANUC8IP FANUC8IP FANUC8IP FANUC8IP
Peso de la Máquina (KG) 10500 11500 11500 12500
