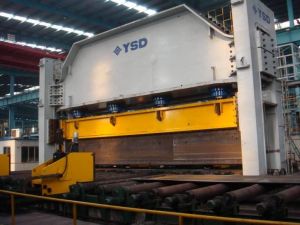

Máquina Formadora de Tubos Serie PPF

Máquina Formadora de Tubos Serie PPF
Máquina Formadora de Tubos Serie PPF

Introducción
La Empresa YSD renueva y desarrolla una máquina de formación de plegado sincrónico de múltiples cilindros CNC en años recientes. Este tipo de prensa hidráulica de conformado para tubos es una clase de máquina de formación de metal tremenda en el mundo. Las máquinas formadoras de tubo están compuestas de la máquina principal, sistema de alimentación trasero y delantero, sistema de soporte delantero y trasero, cinta transportadora de rodillos, el sistema de descarga, moldes de herramientas y sistema de control CNC. La prensa hidráulica de conformado para tubos está diseñado para producir tuberías soldadas recto con diámetro de 406 mm a 1626 mm y grosor de 60 mm.

Clasificación
1. Como un fabricante profesional de las máquinas formadoras de tubo en China, nuestra empresa tiene seis patentes nacionales para tecnologías prácticas en este campo.
2. La prensa hidráulica de conformado para tubos (PPF 6500/135) en el 2008 fue galardonada con el “Primer Premio al Progreso Tecnológico y Científico en la Industria Mecánica en China”.
3. Este tipo de máquinas formadoras de tubo CNC de múltiples cilindros adopta la tecnología de formación incrementada, el cual lidera para mejorar la formabilidad, gran proceso de flexibilidad y reduce la fuerza de formación.
4. Esta prensa hidráulica de conformado para tubos adopta sistema de control CNC sincronizado servo electro hidráulico y mecanismo de complementación de alta precisión.
5. Nuestras máquinas formadoras de tubo adopta formación de tubería desarrollada y tecnología de rotación de tuberías.
6. Equipada con alimentación automática y sistema de descarga automática, la prensa hidráulica de conformado para tubos tiene la característica de fácil operación.

Tabla de Parámetros de la Prensa Hidráulica de Conformado para Tubos Serie PPF

                     Especificación Unit 3600/125 5200/125 6000/125 8000/125 10000/125
                    Fuerza de Presión  kN  36000 52000 60000 80000 100000
    Distancia de complete de la cara entre la carcasa  mm  12200 12500  12500  12500  12500
                    Longitud de Plegado  mm  12000 12200  12200  12200 12200
         Distancia de lado entre la carcasa  mm  1500 1700  1700  1700  1700
  Diámetro máx. exterior de la tubería doblada  mm 1400  1524  1524  1524  1524
            Número de cilindros principales
                    Altura máx. de apertura  mm 2400  2500  2500  2500  2500
                   Trazo de la RAM  mm 400 400 400 400 400
                 Velocidad de acercamiento  mm/s 60 60 60  60 60
                      Velocidad de Trabajo  mm/s 7 9 8 8 6
                    Velocidad de Retorno  mm/s  60 60  60  60  60
                Potencia principal de la máquina  kw  315 615  615  750  750
           Energía del sistema de accesorios  kw  120 180  180  200  200

Máquinas Formadoras de Tubos & Productos Acabados


  • Formadora de Tubos PPF6500/125

  • Formadora de Tubos PPF5200/12.5

  • Diámetro de la tubería 406~1626mm, grosor máx. 60mm

  • PPF6500/135
