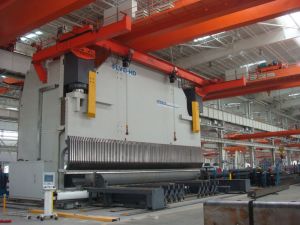

Prensa Plegadora Serie PPEB
Prensa Plegadora Serie PPEB

Prensa Plegadora Serie PPEB

Introducción
Equipado con hidráulicos y electrónicos avanzados, las prensas plegadoras serie PPEB suministra configuración multi eje para satisfacer un amplio alcance de requerimientos de plegado. Toda la prensa plegadora CNC PPEB se caracteriza por su nuevo intuitivo, control CNC inteligente y poderoso, el cual ahorra tiempo y asegura un plegado óptimo resultado desde la primera parte.

Componentes y Características

1. Tecnología de Microprocesador para Óptima Precisión

Esta prensa plegadora CNC adopta los últimos hidráulicos y electrónicos, el cual contribuye a la fiabilidad y control preciso sobre el proceso de plegado. Además, un circuito cerrado es usado para la sincronización de la ram y la fuerza de plegado así para alcanzar una profundidad de plegado apropiado y ángulo de plegado.

2. Codificador Lineal

El codificador lineal es aplicado para la prensa plegadora CNC para medir la posición ram. Los codificadores están conectados a la mesa de las prensas plegadoras en tal modo esa deformación del lado del marco durante el plegado no influye la precisión de la posición de la viga superior.

3. Tecnología de Control

Dos codificadores lineales (Y1-Y2) son montados a ambos lados de la prensa plegadora CNC. Ellos son usados para medir la distancia exacta entre la ram y la mesa de trabajo. Los codificadores están conectados para la mesa de la prensa plegadora así la deformación de los lados del marco no influyen en la posición. Los dato de posición son enviados inmediatamente al sistema de control para calcular y luego la salida se volverá en señal de control y enviada a las servo válvulas (S1-S2). Si existe cualquier error, dos servo crías serán rápidamente rectificadas por sistema CNC. Siempre asegura el balance entre la ram y la mesa de trabajo.

4. Sistema Programable Eje-V

Las prensas plegadoras adoptan sistema CNC, el cual es diseñado para mantener el estado de balanceo entre la ram y la mesa de trabajo durante la operación de plegado. Luego el grosor de la lámina, longitud, apertura de molde datos de resistencia extensible son enviados en el sistema de control, la fuerza de desviación y relacionada a la tabla de la máquina de plegado y la ram puede ser determinada automáticamente. La precarga es óptimamente obtenida para cada vez de plegado.

5. Opciones

1. Posición del medidor trasero (Eje-R)
2. Ajuste vertical del medidor trasero (Eje-R)
3. Ajuste de transversal de bloqueador de dedos (Eje-Z)
4. Coronación CNC en la mesa de trabajo (Eje-V)
5. Cada movimiento del bloqueo de dedos modo-X (Eje X1-X2) (arriba de la fuerza de presión 2500 KN)


  • Eje X-R-Z

  • Eje X’

  • Eje X-R-Z1-Z2

  • Eje X

  • medidor trasero simple
Tabla de Parámetros

PPEB 80-100T
Especificación 80/20 80/25 80/30 100/25 100/30 100/40
Fuerza de Presión     KN 800 800 800 1000 1000 1000
Longitud de Trabajo  mm 2000 2500 3050 2500 3050 4000
Distancia entre montantes        mm 1550 2050 2600 2050 2600 3150
Trazo de ram  mm 200 200 200 200 200 200
Luz       mm 400 400 400 400 400 400
Profundidad de la Entrada  mm 400 400 400 400 400 400
Anchura de la mesa de trabajo  mm 200 200 200 200 200 200
Velocidad de acercamiento mm/s 110 110 110 110 110 110
Velocidad de trabajo mm/s 11 11 11 11 11 11
Velocidad de retorno   mm/s 110 110 110 110 110 110
Potencia del motor    KW 7.5 7.5 7.5 11 11 11
Volumen del tanque de combustible  L 141 216 274 216 274 274
Longitud de la máquina mm 2100 2600 3500 2600 3500 4500
Anchura de la máquina mm 1750 1750 1750 1750 1750 1750
Altura de la máquina mm 2900 2900 2900 2900 2900 2900
Peso        kg 5700 6200 6800 6500 7200 8000

135-200T:
Especificación 135/30 135/40 160/30 160/40 200/30 200/40
Fuerza de Presión     KN 1350 1350 1600 1600 2000 2000
Longitud de Trabajo  mm 3050 4000 3050 4000 3050 4000
Distancia entre montantes       mm 2600 3150 2600 3150 2600 3150
Trazo de ram  mm 200 200 200 200 250 250
Luz       mm 400 400 400 400 485 485
Profundidad de la Entrada  mm 400 400 400 400 400 400
Anchura de la mesa de trabajo  mm 200 200 200 200 200 200
Velocidad de acercamiento mm/s 110 110 110 110 100 100
Velocidad de trabajo mm/s 12 12 11 11 11 11
Velocidad de retorno   mm/s 110 110 110 110 120 120
Potencia del motor    KW 15 15 15 15 22 22
Volumen del tanque de combustible  L 600 600 600 600 550 600
Longitud de la máquina mm 3500 4500 3500 4500 3500 4300
Anchura de la máquina mm 1750 1750 1750 1750 1900 1900
Altura de la máquina mm 3100 3100 3100 3100 3200 3200
Peso        kg 10000 11000 11500 12500 13000 14000

250-300T:
Especificación 250/30 250/40 250/60 300/30 300/40 300/60
Fuerza de Presión     KN 2500 2500 2500 3000 3000 3000
Longitud de Trabajo  mm 3050 4000 6000 3050 4000 6000
Distancia entre montantes       mm 2600 3150 5050 2600 3150 5050
Trazo de ram  mm 250 250 250 250 250 250
Luz       mm 485 485 485 485 485 485
Profundidad de la Entrada  mm 400 400 400 400 400 400
Anchura de la mesa de trabajo  mm 250 250 250 250 250 250
Velocidad de acercamiento mm/s 100 100 100 100 100 100
Velocidad de trabajo mm/s 9 9 9 9 9 9
Velocidad de retorno   mm/s 110 110 110 110 110 110
Potencia del motor    KW 22 22 22 30 30 30
Volumen del tanque de combustible  L 700 700 700 890 890 890
Longitud de la máquina mm 3500 4600 6600 3600 4600 6600
Anchura de la máquina mm 2100 2100 2100 2200 2200 2200
Altura de la máquina mm 3500 3500 3500 3600 3600 3600
Peso        kg 16000 17000 23500 20000 22000 28000
320-400T:
Especificación 320/40 320/60 400/40 400/50 400/60
Fuerza de Presión     KN 3200 3200 4000 4000 4000
Longitud de Trabajo  mm 4000 6000 4000 5000 6000
Distancia entre montantes       mm 3150 5050 3150 4050 5050
Trazo de ram  mm 300 300 300 300 300
Luz       mm 570 570 570 570 570
Profundidad de la Entrada  mm 400 400 400 400 400
Anchura de la mesa de trabajo  mm 300 300 300 300 300
Velocidad de acercamiento mm/s 100 100 100 100 100
Velocidad de trabajo mm/s 10 10 8 8 8
Velocidad de retorno   mm/s 100 100 80 80 80
Potencia del motor    KW 37 37 37 37 37
Volumen del tanque de combustible  L 700 700 700 700 700
Longitud de la máquina mm 4800 6800 5000 6000 7000
Anchura de la máquina mm 2200 2800 3600 3600 3600
Altura de la máquina mm 3600 5358 5200 5500 5750
Peso        kg 24000 30000 28500 35000 38000

500-640T:
Especificación 500/40 500/50 500/60 640/60 640/70 640/80
Fuerza de Presión     KN 5000 5000 5000 6400 6400 6400
Longitud de Trabajo  mm 4000 5000 6000 6000 7000 8000
Distancia entre montantes       mm 3150 4050 5050 5050 6050 6200
Trazo de ram  mm 300 300 300 320 320 320
Luz       mm 600 600 600 640 640 640
Profundidad de la Entrada  mm 400 400 400 400 400 400
Anchura de la mesa de trabajo  mm 300 300 300 300 300 300
Velocidad de acercamiento mm/s 75 75 75 80 80 80
Velocidad de trabajo mm/s 8 8 8 8 8 8
Velocidad de retorno   mm/s 75 75 75 80 80 80
Potencia del motor    KW 45 45 45 55 55 55
Volumen del tanque de combustible  L 900 900 900 1000 1000 1000
Peso        kg 38000 45000 53000 61000 67000 73000

800-1000T:
Especificación 800/60 800/70 800/80 1000/60 1000/80 1000/120
Fuerza de Presión     KN 8000 8000 8000 10000 10000 10000
Longitud de Trabajo  mm 6000 7000 8000 6000 8000 12000
Distancia entre montantes       mm 4760 5760 6200 4760 6200 9050
Trazo de ram  mm 400 400 400 400 400 400
Luz       mm 820 820 820 820 820 820
Profundidad de la Entrada  mm 500 500 500 600 600 600
Anchura de la mesa de trabajo  mm 400 400 400 400 400 400
Velocidad de acercamiento mm/s 70 70 70 70 70 70
Velocidad de trabajo mm/s 8 8 8 8 8 8
Velocidad de retorno   mm/s 70 70 70 70 70 70
Potencia del motor    KW 2x37 2x37 2x37 2x45 2x45 2x45
Volumen del tanque de combustible  L 2200 2200 2200 3500 3500 3500
Peso        kg 94000 102000 115000 100000 130000 180000
1200-2000T:
Especificación 1200/60 1200/80 1200/120 1600/80 1600/120 2000/80
Fuerza de Presión     KN 12000 12000 12000 16000 13000 20000
Longitud de Trabajo  mm 6000 8000 12000 8000 12000 8000
Distancia entre montantes       mm 4760 6200 9050 6200 9050 6200
Trazo de ram  mm 400 400 400 400 400 400
Luz       mm 920 920 920 920 920 920
Profundidad de la Entrada  mm 600 600 600 600 600 600
Anchura de la mesa de trabajo  mm 400 400 400 500 500 500
Velocidad de acercamiento mm/s 65 65 65 60 60 60
Velocidad de trabajo mm/s 7 7 7 7 7 6
Velocidad de retorno   mm/s 65 65 65 60 60 60
Potencia del motor    KW 2x45 2x45 2x45 2x55 2x55 2x55
Volumen del tanque de combustible  L 3500 3500 3500 3600 3600 3600
Peso        kg 130000 155000 220000 190000 260000 260000
