Máquina de Corte Láser Serie Orion+
Máquina de Corte Láser Serie Orion+

Máquina de Corte Láser Serie Orion+

Introducción
Los equipos de corte con láser serie Orion adoptan una estructura de base simple integrada compacta y puede ser utilizada para cortar todo tipo de cajas. Esta clase de máquina de corte está equipada con mesa de trabajo de tamaño 3000 mm × 1500 mm and 4000 mm × 2000 mm. La potencia láser puede ser elegida entra 2500 W and 4000 W. Las máquinas de corte láser son usadas extensamente en metal mecanizado y materiales no metales en los campos de arte, electrónico, juguetes, lámina de metal, joyería, placas con nombre, publicidad, maquinaria de precisión, piezas de automóvil como también de gafas. Los equipos de corte con láser tienen ventaja de reducir el tiempo de proceso y el coste, y mejorar la calidad. Los productos incluyen placa de acero, placa de hierro, placa de aluminio, placa de cerámica, lámina de silicio como también de diamantes.

Clasificación
1. La estructura base simple integrada compacta proporciona los equipos de corte con láser serie Orion con cuerpo sólido, fácil instalación, como de buena resistencia sísmica.
2. Esta gama de máquinas de corte láser se destacan en un control servo programable completamente sobre un eje de control de altura 290 mm, el cual facilita el corte de toda clase de cajas.
3. Nuestros equipos de corte con láser son integrados con flujo axial Fanuc avanzado con láser CO2, sistema Fanuc CNC y paquete de servo conductor.
4. Estas máquinas de corte láser están equipada con un sistema óptico externo simple y estable.
5. Con ventilación satisfactoria y rendimiento de remover polvo, nuestros productos son amigables con el medio ambiente.
6. Bajo mantenimiento y coste de operación hace una contribución para reducir el coste de la producción.
7. Como un proveedor profesional de la máquina de formación de lámina de metal en China, nuestros equipos de corte con láser se caracterizan por su alta productividad, flexibilidad, precisión como de fácil operación.

Comparada con Orion, las máquinas de corte láser Orion Plus añada los siguientes mejoramientos:
1. Ajuste de auto enfoque NC-Focus, control de proceso.
2. Visualización a color (interfaz de pantalla táctil a color), memoria expandible.
3. Dispositivo de carga/descarga están disponible.

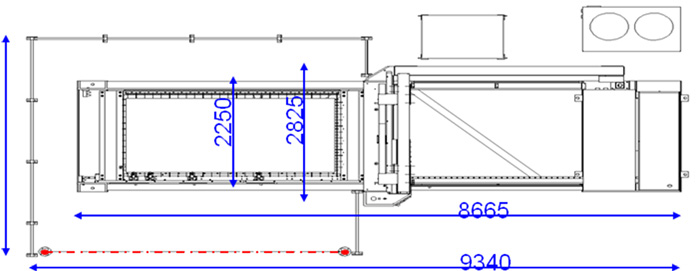

Plano de Gráfico

Tipo de fuente láser de las máquinas de corte láser serie Orion:
GE-Fanuc HF flujo axial CO2 láser

Tabla de Parámetros de los Equipos de Corte con Láser Serie Orion

tipo Orion 3015 Orion plus 3015 Orion 4020 Orion plus  4020
CNC FANUC-16iLB
LCD 9.5" Blanco y Negro 10.4" Blanco y Negro 9.5" Blanco y Negro 10.4" Blanco y Negro
Potencia Láser 2500W,4000W
Tipo GE-Fanuc HF flujo axial CO2 láser
Alcance de Potencia de Salida 2500W:50-2500W,4000W:50-4000W
Estabilidad de Salida +/-1%
Frecuencia de Pulso 5HZ-2000HZ
Ajuste de Enfoque manul automático(con eje V) Manual Automático con eje V)
Tamaño Máximo de la Lámina (mm) 3000 mm × 1500 mm 4000 mm × 2000 mm
Desplazamiento Máx. del Eje-Z 290mm 240mm 290mm 240mm
Velocidad del eje-X,Y 100m/min
Precisión de Posición +/-0.05
Precisión Repetitiva +/-0.025
Capacidad de Proceso de Capacidad Acero templado 16mm 20mm
Acero Inoxidable 10mm 15mm
Aluminio 6mm 10mm
Dimensiones de la Máquina 7950×2825×2200 8665×2825×2200 10800×3500×2200 10800×3500×2200
Peso de la Máquina 10500kg 11000kg 15500kg 16000kg
