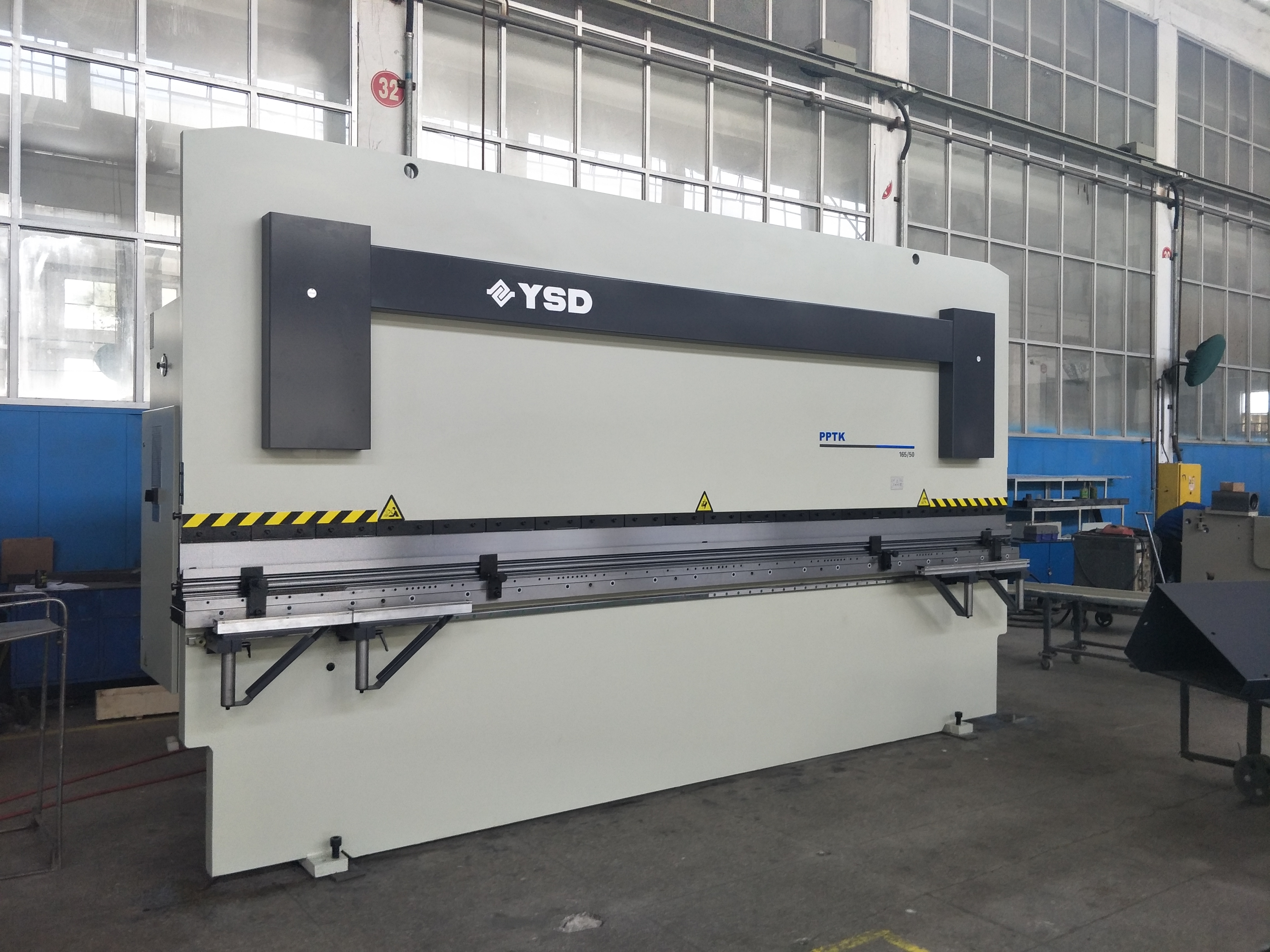

Prensas plegadoras serie PPT(K)

Máquina dobladora servo hidráulica (NC y CNC) HPPT(K), la presión nominal es de 40 toneladas a 200 toneladas y el ancho de las placas a doblar es de 1,25 metros a 4 metros

Product Description

Introducción
Las prensas plegadoras de la serie HPPT(K) se caracterizan por un sistema mecánico de sincronización forzada, que proporciona un control efectivo y preciso sobre el proceso de plegado. Los deslizadores están hechos para moverse en paralelo a través del eje de torsión, para lograr la sincronización. Para la máquina plegadora servo hidráulica (NC y CNC) HPPT(K), la presión nominal es de 40 a 200 toneladas y el ancho de las placas para plegado de 1,25 metros a 4 metros.
Características
1. Las prensas plegadoras de la serie HPPT(K) están equipadas con un sistema mecánico de sincronización forzada, que es simple, efectivo y preciso.
2. Los deslizadores se mueven en paralelo con la fuerza motriz del eje de torsión, para lograr la sincronización.
3. La posición del bloque mecánico determina el estado de terminación.
4. Hay disponible un control numérico para la máquina plegadora.
5. Las prensas plegadoras tienen una apariencia agradable y un contorno elegante. 6. Este tipo de prensas plegadoras es fácil de operar, mantener y regular.
Sistema de nivel mecánico de la serie HPPT
Las máquinas plegadoras de la serie HPPT(K) adoptan un sistema mecánico simple, eficiente y preciso para el sincronismo. Además, se utiliza una barra de torsión para garantizar el paralelismo entre las vigas.
Profundidad de plegado:
Parámetros de la máquina HPPT(K):
40 a 70 toneladas

Specification	40/12.5	40/20	40/25	50/20	70/25	70/30
Press force KN	400	400	400	500	700	700
Working length mm	1250	2000	2500	2000	2500	3000
Distance between uprights	1050	1640	2050	1640	2050	2550
Stroke of ram mm	100	100	100	100	100	100
Ram travel adjustment mm	80	80	80	80	80	80
Daylight mm	300	300	300	300	300	300
Throat depth mm	200	200	200	200	300	300
of table mm	140	140	140	140	140	140
Approaching speed mm/s	100	100	100	78	100	100
Working speed mm/s	10	10	10	7	7	7
Returning speed mm/s	90	90	90	80	88	88
Motor power kw	3	3	3	3	4	4
Approx.weight kg	2000	2500	3000	2700	4550	4850
Backgauge travel mm	400	400	400	400	600	600
Volume of oil tank L	63	63	63	63	110	110
Length of machine mm	1555	2160	2660	2160	2660	3145
Width of machine mm	1060	1110	1110	1195	1275	1275
Height of machine mm	2149	1980	2110	2100	2110	2110

70 a 135 toneladas

Specification	70/40	100/25	100/30	100/40	135/30	135/40
Press force KN	700	1000	1000	1000	1350	1350
Working length mm	4000	2500	3000	4000	3000	4000
Distance between uprights	3150	2050	2550	3150	2550	3150
Stroke of ram mm	100	130	130	130	130	130
Ram travel adjustment mm	80	110	110	110	110	110
Daylight mm	300	310	310	310	310	310
Throat depth mm	300	300	300	300	300	300
of table mm	140	180	180	180	180	180
Approaching speed mm/s	100	100	100	100	100	100
Working speed mm/s	7	8	8	8	8	8
Returning speed mm/s	88	60	60	60	60	60
Motor power kW	4	5.5	5.5	5.5	7.5	7.5
Approx.weight kg	6200	5820	6270	8200	7500	9260
Backgauge travel mm	600	600	600	600	600	600
Volume of oil tank L	110	125	125	125	125	125
Length of machine mm	4050	2645	3145	4050	3145	4050
Width of machine mm	1275	1330	1330	1330	1435	1435
Height of machine mm	2430	2420	2420	2520	2420	2520

135 a 200 toneladas

Specification	135/60	165/30	165/40	165/60	200/30	200/40
Press force KN	1350	1650	1650	1650	2000	2000
Working length mm	6000	3000	4000	6000	3000	4000
Distance between uprights	4050	2550	3150	4050	2500	3150
Stroke of ram mm	130	150	150	150	150	200
Ram travel adjustment mm	110	120	120	120	120	150
Daylight mm	310	350	350	350	400	400
Throat depth mm	300	300	300	300	300	300
of table mm	180	180	180	180	180	180
Approaching speed mm/s	100	100	100	100	100	100
Working speed mm/s	8	8	8	8	7	7
Returning speed mm/s	60	68	68	68	75	75
Motor power kW	7.5	11	11	11	15	15
Approx.weight kg	12600	8500	10500	16240	10000	14000
Backgauge travel mm	600	600	600	600	600	600
Volume of oil tank L	120	165	165	165	165	165
Length of machine mm	6000	3145	4050	6050	3100	4000
Width of machine mm	1450	1550	1550	1550	1560	1565
Height of machine mm	2435	2560	2760	3035	2610	2935

YSD cumple estrictamente con las certificaciones de estándares que incluyen ISO9001, CE, CSA, HPS, DHC, etc., para garantizar la alta calidad de las máquinas dobladoras hidráulicas. YSD cotiza en la Bolsa de Valores de Shenzhen en China desde 1998. Somos capaces de producir máquinas dobladoras hidráulicas de alta calidad para satisfacer las necesidades de los clientes en todo tipo de industrias en todo el mundo.
