Introducción
El centro de corte y plegado CNC es un tipo de equipo de corte CNC con una superficie de trabajo de gran tamaño. El centro de corte se caracteriza por su flexibilidad, automatización total, alta precisión y alta eficiencia. Además de su alta rigidez y resistencia, nuestro centro de corte puede ofrecer una mejor precisión de corte que otras formas de corte. También puede compensar la deformación causada por la liberación de la tensión residual en los materiales. Como el centro de corte y plegado CNC puede completar automáticamente el proceso de carga, alimentación, corte lateral, corte principal, arrastre de material, expulsión de material compacto y almacenamiento, es posible que una sola persona opere el centro de corte CNC.
Características
1. Alta eficiencia de trabajo
Nuestro centro de corte se caracteriza por su alta eficiencia de trabajo. Equipado con el transportador de succión, la máquina de carga puede completar el corte cuadrilátero simultáneamente. Es decir, toma como máximo 3 minutos completar un solo ciclo de trabajo, lo que es dos o tres veces más rápido que la tecnología tradicional. Nuestro centro de corte y plegado CNC mejora la eficiencia en un 50% y ahorra al menos un 80% en costos de mano de obra.
2. Alta precisión de procesamiento
Estos centros de corte ofrecen una alta precisión de procesamiento. La precisión de corte de la longitud de cada pieza de trabajo es de ±1 mm como máximo, el error de corte de las diagonales es de 2 mm como máximo y la longitud de rectitud es de 1 mm como máximo. Cumple con el grado de precisión nacional del más alto estándar.
3. Alto grado de automatización
La línea de producción establece un sistema mecánico, un sistema hidráulico, un sistema neumático, un sistema de vacío, un sistema CNC, un sistema de fabricación flexible, un robot transportador de material bidimensional y un sistema automático como un solo sistema.
Varios tipos de centros de corte
1. Centro de corte de 14 mm × 12000 mm
Características
Este tipo de centro de corte está equipado con una máquina de almacenamiento para la alimentación, una máquina apiladora para la descarga, así como una cizalla lateral.
Disposiciones principales

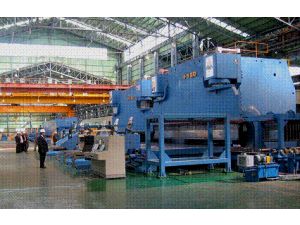

Este centro de corte y plegado CNC se compone principalmente de una máquina de almacenamiento, una máquina de alimentación de acetábulo, una máquina de alimentación frontal, una cizalla lateral, una cizalla principal, una máquina de alimentación posterior y una máquina de apilado y descarga posterior (que se muestra a continuación).
2. Centro de plegado de chapa de metal de 13 mm × 10000 mm
Características
La máquina de corte y plegado CNC se compone de una máquina de almacenamiento para la alimentación, una máquina apiladora para la descarga, una cizalla lateral y una volteadora
Disposiciones principales
La máquina de corte y plegado CNC se compone habitualmente de una máquina de almacenamiento, una máquina de alimentación de acetábulo, una máquina de alimentación frontal, un volcador de chapa, una cizalla lateral, una cizalla principal, una máquina de alimentación posterior y una máquina de apilado y descarga posterior (que se muestran a continuación).
3. Centro de corte de 25 mm × 12000 mm
Características
La máquina de corte de 25 mm × 12000 mm está equipada con una máquina de almacenamiento para la alimentación, una máquina apiladora para la descarga, pero sin cizallamiento lateral.
Principales disposiciones
La máquina de corte y plegado CNC consta principalmente de una máquina de almacenamiento, una máquina de alimentación de acetábulo, una máquina de alimentación frontal, una cizalla principal, una máquina de alimentación posterior y una máquina de apilado y descarga posterior (que se muestra a continuación).
4. Centro de corte de 14 mm × 16000 mm
Características
El centro de doblado de chapa de metal de 14 mm × 16000 mm tiene la característica de una máquina desbobinadora y rodillos frontales para alimentación y rodillos traseros para descarga.
Principales disposiciones
Las principales disposiciones de la máquina de corte y doblado CNC incluyen una máquina desbobinadora, rodillos frontales, máquina de alimentación frontal, cizalla principal, máquina de descarga de apilado posterior y rodillos traseros (mostrados a continuación).
5. Línea de producción de corte y doblado
Principales disposiciones
La línea de producción de corte y doblado consta principalmente de una máquina desbobinadora con rodillos, un centro de corte de 14 mm × 16000 mm, una prensa plegadora CNC de 4800 t × 17000 mm, rodillos transportadores, volteador y almacén de herramientas (mostrados a continuación).
Parámetros técnicos principales del centro de corte y plegado CNC de 13 mm × 12000 mm
| No. | Parameter Name | Value | Unit | Remarks | |
| 1 | Shearing thickness | Q235 | 13 | mm | σb≤450MPa |
| 2 | WL510 | 10 | mm | σb≤510MPa | |
| 3 | Shearing length | 12000 | mm | ||
| 4 | Depth of thoat | 100 | mm | ||
| 5 | Shearing angle | 0.5~2 | ° | stepless adjustable | |
| 6 | Blade gap | 0.05~1.3 | mm | stepless adjustable | |
| 7 | Number of strokes | 5~12 | 1/min | ||
| 8 | Max shear force | 650 | kN | ||
| 9 | Max pressing force | 1164 | kN | 61 oil cylinders | |
| 10 | Max working force of hydraulic system | 25 | MPa | ||
| 11 | Oil tank capacity | 1600 | L | ||
| 12 | Main oil pump | IPV6-100 | VOITH Made in German | ||
| 13 | Working elevation | 950 | mm | ||
| 14 | Machine power | 79 | kW | Main motors 2*37kW | |
| 15 | Weight of machine | 150000 | kg | ||
